D5500：都說趙飛燕能掌上起舞，其實我這個瘦子也能在軌上“起舞”哦~很多小夥伴還不知道我有這個技能吧，那我今天就著重介紹下~~~

軌上“起舞”——

HD5500係列安全柵實現PBUS導軌供電

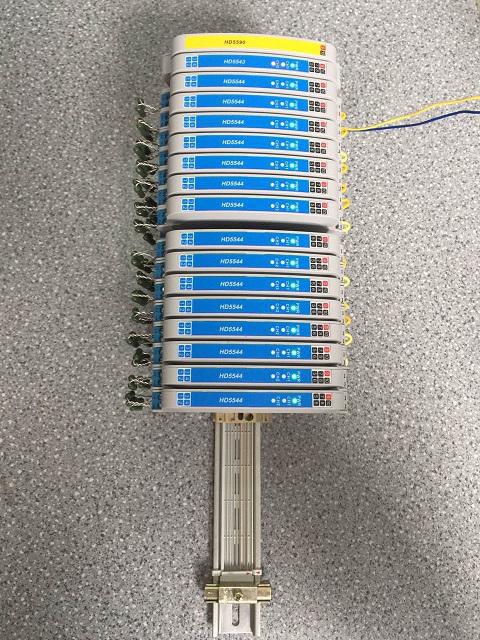

一、效果圖

二、供電導軌及組件

1、供電模塊HD5590。

2、具備導軌供電功能模塊，底部配備供電導軌端子。

3、供電導軌供電導軌PBUS-360mm，長360mm，可拚接，鍍金導軌，額定電流8A，額定電壓150V，耐壓1600V。

4、若未滿配，多餘供電導軌用HD5500供電導軌防塵蓋（進行覆蓋，以防短路）。

5、每8個信號模塊添加1個DIN導軌終端固定塊 SAKEW 35。

6、每組頂部底板各添加1個導軌緊固件DIN-K2。

三、特點

1、可搭配標準DIN35導軌，通過HD5500 PBUS導軌和模塊連接器完成電源或信號的連接；

2、節省線材和安裝時間，插拔方便；

3、HD5500 PBUS總線具備防呆結構設計，完美避免組裝錯誤；

4、選配靈活，可根據用戶要求自定義導軌數量，自行擴充模塊個數；

5、試用於多種工業現場環境。

四、單組排布、尺寸

1、單組（滿配）為24塊信號模塊，每8個模塊配置DIN導軌終端固定塊 SAKEW 35；

2、單組頂部配備供電模塊HD5590，每組頂部底板各添加1個DIN導軌緊固件DIN-K2；

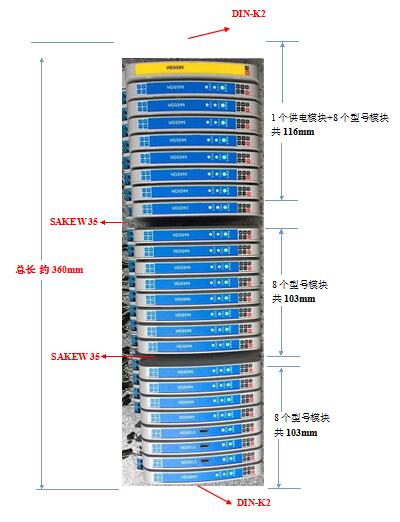

3、單組排布和尺寸按下圖所示。

五、單列排布1、單列最多放置4組，兩頭及每組之間以螺釘固定；

2、單列滿配放置信號模塊96隻，單麵放置192塊，單櫃放置384塊；

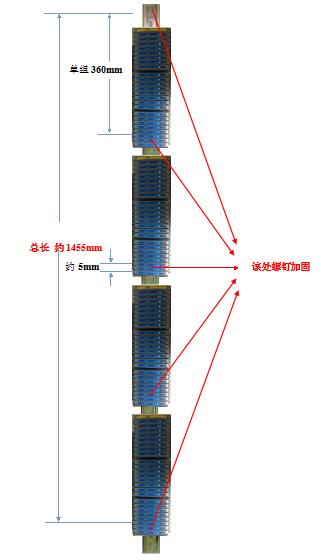

3、單列安裝及排布如下圖所示。
